در فرآیند ایمن‌سازی جاده‌ها و کاهش خطر حوادث رانندگی، انتخاب و نصب سیستم‌های حفاظتی مناسب اهمیت ویژه‌ای دارد. یکی از مهم‌ترین تجهیزات در این زمینه، گاردریل جاده ای است که نقش حیاتی در کنترل برخورد خودروها با موانع و جلوگیری از سقوط خودرو در حاشیه جاده‌ها ایفا می‌کند. شرکت سدید گستران سپهر آریان با بهره‌گیری از تیم فنی مجرب و فناوری روز، فرآیند طراحی، تولید و نصب ساخت گاردریل جاده‌ای مطابق با استانداردهای بین‌المللی را ارائه می‌دهد.
گاردریل جاده ای چیست؟
گاردریل جاده‌ای یا به اصطلاح نیوجرسی یک سازه حفاظتی فلزی است که در کنار جاده‌ها، بزرگراه‌ها، پل‌ها و سایر مسیرهای تردد وسایل نقلیه نصب می‌شود تا در صورت وقوع تصادف یا انحراف خودرو از مسیر، از شدت حادثه کاسته و از خروج خودرو از جاده یا سقوط به موانع سخت جلوگیری کند.
گاردریل جاده‌ای از چه جنسی ساخته می‌شود؟
گاردریل‌های جاده‌ای معمولاً از مواد با دوام و مقاوم ساخته می‌شوند تا بتوانند در شرایط سخت محیطی و تصادفات شدید عملکرد حفاظتی مناسبی داشته باشند. پرکاربردترین جنس‌های تولید گاردریل جاده‌ای عبارتند از:
۱. گاردریل جاده ای با فولاد گالوانیزه
رایج‌ترین و پرکاربردترین جنس برای ساخت گاردریل جاده‌ای فولاد است که پس از ساخت، با پوشش گالوانیزه گرم محافظت می‌شود. این پوشش باعث افزایش مقاومت در برابر زنگ‌زدگی و خوردگی ناشی از رطوبت، باران و عوامل محیطی می‌گردد. فولاد گالوانیزه علاوه بر دوام بالا، خاصیت انعطاف‌پذیری خوبی نیز دارد که به جذب انرژی ضربه در تصادفات کمک می‌کند و از آسیب دیدن خودرو و سرنشینان جلوگیری می‌کند.
۲. گاردریل جاده ای با فولاد رنگ شده یا استنلس استیل
در موارد خاص و شرایط محیطی ویژه، از فولاد با پوشش رنگی مقاوم در برابر خوردگی یا فولاد ضد زنگ (استنلس استیل) استفاده می‌شود. این جنس‌ها مقاومت بسیار بالایی دارند اما به دلیل هزینه بیشتر نسبت به فولاد گالوانیزه، کاربردشان محدودتر است و معمولاً فقط در پروژه‌هایی با نیازهای خاص مورد استفاده قرار می‌گیرند.
۳. گاردریل جاده ای با چوب
چوب گاهی در پروژه‌های خاص و محدود، به خصوص در مکان‌هایی که زیبایی موضوعیت دارد یا خطر تصادف کم است، به عنوان جنس گاردریل استفاده می‌شود. این نوع گاردریل معمولاً با پوشش‌های ضدآب و ضدخش محافظت می‌شود تا دوام مناسبی در برابر رطوبت و شرایط جوی پیدا کند. اما به دلیل مقاومت پایین نسبت به فولاد، کاربرد عمومی ندارد.
۴. گاردریل جاده ای بتنی
گاردریل‌های بتنی اغلب در پل‌ها یا مناطق با نیاز به مقاومت بسیار بالا استفاده می‌شوند. این نوع پایه گاردریل‌ها استحکام فوق‌العاده‌ای در برابر ضربه دارند ولی در جذب انرژی ضربه به اندازه فولاد انعطاف‌پذیر نیستند. به همین دلیل بیشتر برای جاهایی که نیاز به استحکام سخت و ثابت باشد، گزینه مناسبی تلقی می‌شوند.
پیشنهاد سفارش محصولات ساخت مبلمان شهری: ساخت نیمکت پارکی ، ساخت سطل زباله شهری ، ساخت آلاچیق و سایبان ، ساخت ایستگاه اتوبوس ، ساخت پایه پرچم ، ساخت پایه چراغ هشت وجهی
انواع گاردریل جاده ای
انواع گاردریل‌های جاده‌ای از نظر ساختار، شکل و کاربرد متنوع‌اند. این دسته‌بندی‌ها به مهندسان و مجریان پروژه کمک می‌کند تا مطابق با شرایط محیطی و ایمنی مناسب‌ترین نوع را انتخاب کنند. در ادامه انواع رایج گاردریل جاده‌ای را به صورت تفکیکی توضیح داده‌ایم:
کاربردهای گاردریل جاده ای

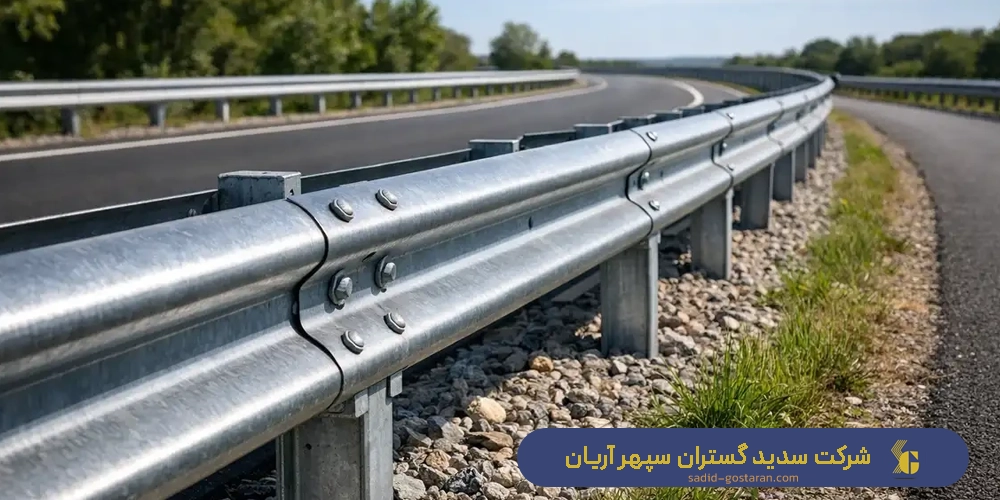

۱. گاردریل فلزی موج دار (W-Beam Guardrail)
رایج‌ترین و پرکاربردترین نوع گاردریل جاده‌ای است که از ورق‌های فولادی موج‌دار تشکیل شده است. این گاردریل‌ها با ساختار موج‌دار خود، انرژی ضربه را جذب کرده و از عبور خودروهای منحرف شده جلوگیری می‌کنند. معمولاً بر روی ستون‌های فلزی یا چوبی نصب می‌شوند و در بزرگراه‌ها و جاده‌های پرتردد بسیار متداول‌اند.

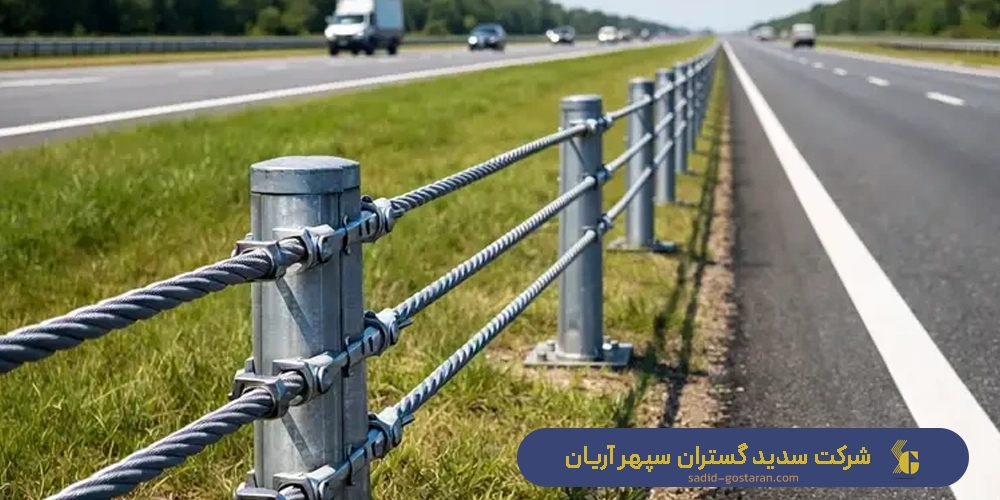

۲. گاردریل کابل (Cable Barrier)
این نوع گاردریل شامل چند رشته کابل فولادی با کشش مناسب است که بین ستون‌های فلزی محکم نصب می‌شود. کابل‌ها قابلیت جذب ضربه‌های زیاد و انحراف خودرو را دارند، به خصوص در جاده‌های با عرض زیاد و بزرگراه‌ها کاربرد فراوان دارند. از مزایای این نوع وزن کم و نصب سریع است.

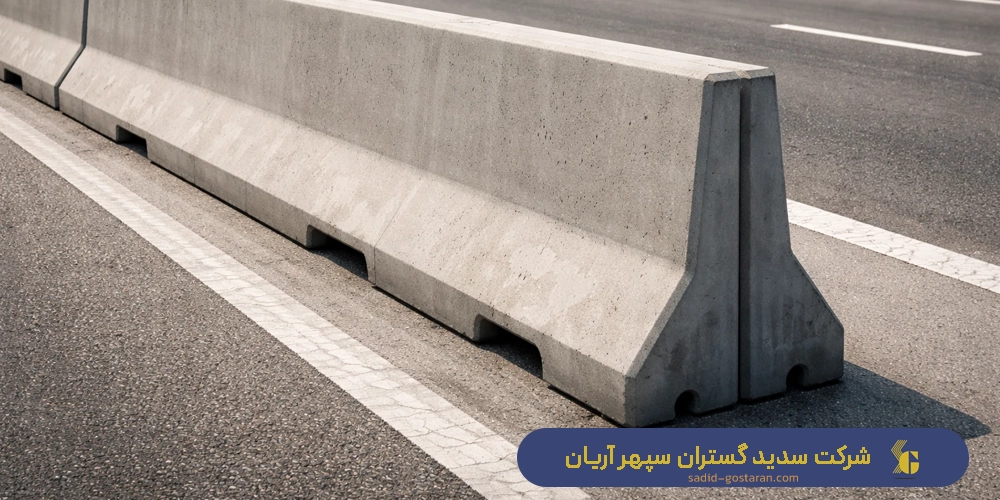

۳. گاردریل بتنی (Concrete Barrier)
گاردریل‌های بتنی که به نام «کات‌داون» (Concrete Jersey Barrier) هم شناخته می‌شوند، معمولاً در پل‌ها، تونل‌ها، و بخش‌های پرخطر جاده استفاده می‌شوند. این نوع گاردریل‌ها مقاومت بالا و دوام زیاد دارند و بیشتر به منظور جلوگیری از عبور خودرو به بخش‌های خطرناک یا مسیر مخالف نصب می‌گردند.

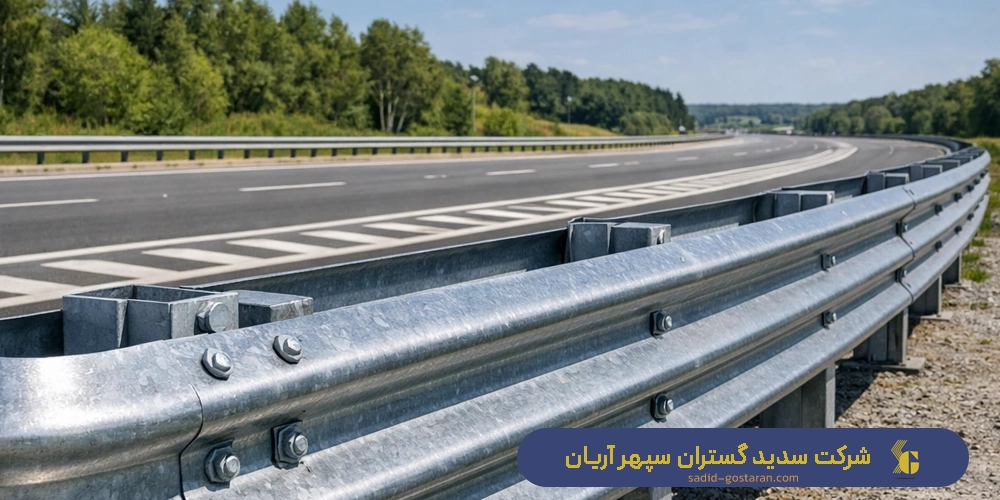

۴. گاردریل فولاد سنگین (Steel Thrie Beam)
نوعی گاردریل فلزی است که از ورق فولادی با ضخامت و وزن بالاتر نسبت به موج‌دار ساخته شده و دارای ساختار سه‌تکه است. این گاردریل‌ها قدرت تحمل ضربه بیشتری نسبت به گاردریل موج‌دار دارند و در مسیرهایی با خطر تصادف بیشتر کاربرد دارند.

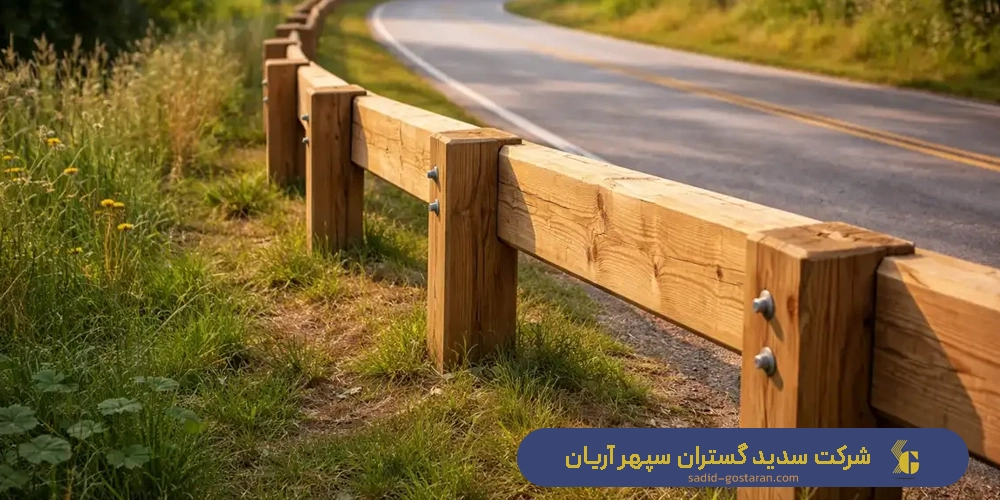

۵. گاردریل چوبی
گاهی برای زیبایی محیط‌های روستایی، پارک‌ها یا جاده‌های کم‌خطر از گاردریل چوبی استفاده می‌شود. این نوع گاردریل معمولاً برای ایجاد حفاظ بصری کاربرد دارد و مقاومت مکانیکی محدودتری نسبت به انواع فلزی و بتنی دارد.

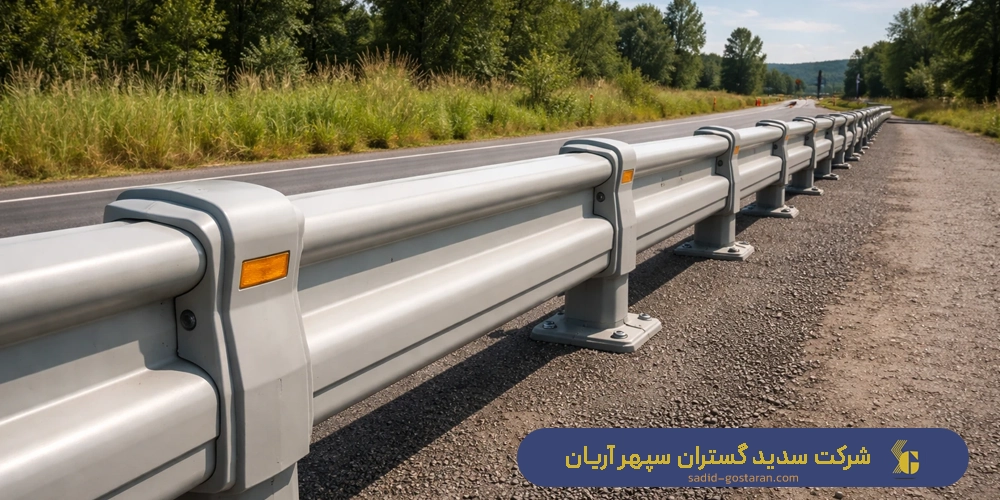

۶. گاردریل پلاستیکی/کامپوزیت
در برخی مناطق، گاردریل‌هایی از مواد پلاستیکی تقویت‌شده یا کامپوزیت‌های خاص استفاده می‌شود که وزن سبک و مقاومت مناسبی در برابر خوردگی دارند. این نوع بیشتر در شرایط محیطی خاص یا پروژه‌های موقتی به کار می‌رود.
همچنین بخوانید: ساخت سطل زباله مکانیزه | ساخت انواع سطل زباله صنعتی | ساخت انواع سطل های زباله فلزی
مزایا و معایب گاردریل جاده ای
مزایای گاردریل جاده‌ای
- افزایش ایمنی رانندگان و سرنشینان
گاردریل‌ها از طریق جذب و انتقال انرژی ضربه، از خروج ناگهانی خودرو از مسیر، برخورد با موانع سخت یا پرتگاه جلوگیری می‌کنند و به کاهش شدت تصادفات منجر می‌شوند.
- کاهش خسارات جانی و مالی
با کنترل مسیر خودروهای منحرف شده، باعث کاهش تصادفات مرگبار و آسیب‌های جدی می‌گردند و از این رو هزینه‌های درمانی و تعمیرات خودرو را کاهش می‌دهند.
- جلوگیری از برخورد خودروها با موانع خطرناک
این سازه‌ها خودرو را از برخورد با درختان، تیرهای برق، دیوارها یا پرتگاه‌ها محافظت می‌کنند که می‌تواند جان سرنشینان را نجات دهد.
- انعطاف‌پذیری در طراحی و نصب
گاردریل‌ها در انواع مختلف و با قابلیت انطباق با شرایط مختلف جاده‌ای ساخته می‌شوند و می‌توانند در مسیرهای پیچیده یا شیب‌دار به خوبی نصب و عملکرد مناسبی داشته باشند.
- دوام و مقاومت بالا در برابر شرایط محیطی
خصوصاً اگر از جنس فولاد گالوانیزه باشد، می‌تواند سال‌ها بدون نیاز به تعمیرات گسترده در برابر آب و هوا، خوردگی و ضربات مقاومت کند.
معایب گاردریل جاده‌ای
- هزینه نصب و نگهداری
هزینه اولیه نصب گاردریل، به ویژه در مسیرهای طولانی، بالا است و نگهداری دوره‌ای مانند ترمیم آسیب‌های ناشی از تصادفات یا خوردگی نیازمند منابع مالی و زمان است.
- احتمال بروز آسیب بیشتر در برخی شرایط خاص
در مواردی که خودرو با سرعت بسیار بالا یا زاویه غیرمعمول با گاردریل برخورد کند، احتمال آن وجود دارد که گاردریل خود عامل بروز آسیب جدی یا تصادف شدیدتر شود.
- نیاز به فضای جانبی کافی
برای نصب ایمن گاردریل، باید فضای کافی در کنار مسیر وجود داشته باشد که در برخی جاده‌های کوهستانی یا باریک این امکان محدود است.
- عدم جذب کامل انرژی ضربه در برخی مدل‌ها
برخی انواع گاردریل مانند مدل‌های بتنی، در جذب انرژی ضربه به اندازه مدل‌های کابل یا موج‌دار انعطاف‌پذیر نیستند و ممکن است در تصادفات شدید آسیب بیشتری به خودرو وارد شود.
- آلودگی بصری و محدودیت‌های محیطی
در بعضی مناطق گردشگری یا طبیعی، وجود گاردریل‌های فلزی یا بتنی ممکن است زیبایی بصری منطقه را کاهش دهد و بر محیط زیست اثر منفی داشته باشد.
پیشنهاد سفارش محصولات پایه چراغ: قیمت پایه چراغ پارکی ، قیمت پایه چراغ خیابانی ، قیمت پایه چراغ استادیومی ، قیمت پایه چراغ صنعتی

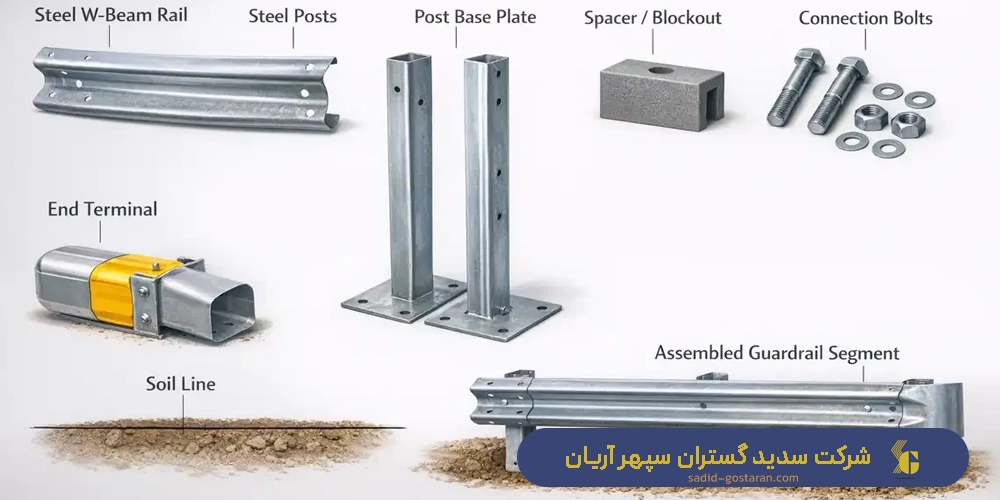

اجزای گاردریل جاده ای
گاردریل جاده‌ای شامل چند بخش و جزئی اصلی است که هر کدام نقش مهمی در عملکرد حفاظتی کل سیستم ایفا می‌کنند. در ادامه اجزای اصلی گاردریل جاده‌ای را به صورت دقیق و ساختاریافته آورده ایم:
۱. متعلقات موج‌دار (نامناسب مناسب در گاردریل فلزی)
این بخش اصلی‌ترین قسمت گاردریل است که به شکل ورقه‌های موج‌دار فولادی ساخته شده و نقش جذب و انتقال انرژی ضربه را داشته و خودرو را از مسیر منحرف‌شده باز می‌دارد. این صفحات موج‌دار اغلب به طول چند متر بوده و در کنار هم بر روی ستون‌ها نصب می‌شوند.
۲. ستون‌های نگهدارنده (Posts)
ستون‌های فلزی یا چوبی که صفحات موج‌دار یا کابل‌ها به آن‌ها متصل می‌شوند و ساختار گاردریل را به زمین متصل و تثبیت می‌کنند. ستون‌ها معمولاً در فواصل معین نصب شده و توانایی تحمل فشار و ضربه را دارند.
۳. بولت‌ها و پیچ‌ها
برای اتصال قطعات مختلف گاردریل (ورق موج‌دار به ستون‌ها و قطعات جانبی به یکدیگر) از پیچ و بولت‌های مقاوم استفاده می‌شود که باید مقاومت بالا و قابلیت ضدزنگ داشته باشند تا در اثر شرایط جوی آسیب نبینند.
۴. مهارها (Bracing)
مهارها قطعاتی هستند که استحکام و ثبات سیستم گاردریل را در برابر ضربات ناگهانی افزایش می‌دهند. این قطعات معمولاً بین ستون‌ها یا در نقاط اتصال ورق‌ها نصب می‌شوند تا از حرکت بیش از حد یا خم شدن جلوگیری کنند.
۵. سیستم پایه و فونداسیون
تمام اجزای گاردریل بر روی پایه‌ها و فونداسیون مستحکمی نصب می‌شوند که ممکن است از بتن، فولاد یا ترکیب آن‌ها ساخته شده باشد. پایه‌ها نقش تثبیت‌کننده کل ساختار در زمین را دارند و باید توانایی تحمل نیروهای دینامیکی را داشته باشند.
۶. کابل‌ها (در گاردریل کابل)
در سیستم‌های کابل، رشته‌های فولادی تحت کشش که میان ستون‌ها نصب می‌شوند، اصلی‌ترین عامل جذب ضربه هستند. کابل‌ها معمولاً از فولاد با پوشش گالوانیزه ساخته شده و قابلیت انعطاف و کشش بالایی دارند.
۷. قطعات اتصالی و جانبی
شامل گل میخ‌ها، واشرها، صفحات اتصال، درپوش‌ها و سایر قطعات کوچکی که برای نصب دقیق‌تر، افزایش دوام و بهبود عملکرد سیستم به کار می‌روند.
پیشنهاد سفارش محصولات فلزی: ساخت صنایع فلزی، فونداسیون پیش ساخته بتنی آماده، پروژه های عمرانی، ساخت استراکچر فلزی، تابلوهای صنعتی، ساخت گیت های ورزشگاهی، ساخت پایه های فلزی، ساخت تی آر ایکس
استانداردهای رایج ساخت گاردریل جاده‌ای
استانداردهای ساخت گاردریل جاده‌ای شامل مجموعه‌ای از قوانین، مشخصات فنی و معیارهای کیفی است که هدف‌شان تضمین ایمنی، دوام و عملکرد مناسب این سازه‌های حفاظتی در جاده‌هاست. این استانداردها توسط نهادهای معتبر بین‌المللی و ملی تدوین می‌شوند تا نصب و بهره‌برداری از گاردریل‌ها مطابق با قوانین ایمنی راه‌ها و مخاطرات تصادفات باشد.
۱. استاندارد ASTM (آمریکا)
انجمن آزمون و مواد آمریکا (ASTM) مجموعه‌ای از استانداردهای مهم برای متریال و ساخت گاردریل دارد، از جمله:
- ASTM A123 / A123M — استاندارد پوشش گالوانیزه فولاد
- ASTM A36 — استاندارد فولاد ساختمانی رایج برای ساخت سازه‌ها
- ASTM F2656 — استاندارد مقاومت در برابر ضربه و آزمایش رفتار گاردریل در تصادفات
این استانداردها مشخص می‌کنند که مصالح و قطعات گاردریل باید چه ویژگی‌هایی مانند مقاومت مکانیکی، ضخامت پوشش ضدخوردگی و قابلیت جذب ضربه داشته باشند.
۲. استاندارد EN (اروپا)
در اتحادیه اروپا استانداردهای متعددی برای گاردریل‌ها وجود دارد که مهم‌ترین آن‌ها:
- EN 1317 — این استاندارد عملکرد حفاظتی گاردریل، موانع جاده‌ای و تجهیزات ایمنی را تعریف می‌کند و معیارهایی برای جذب و مدیریت انرژی در برخورد خودرو ارائه می‌دهد.
- علاوه بر آن مشخصات فنی مواد و روش‌های نصب گاردریل در مستندات مرتبط تعریف شده‌اند.
۳. استانداردهای ملی (ایران)
در ایران، سازمان ملی استاندارد ایران (ISIRI) مسئول تدوین استانداردهای مربوطه است. برخی از الزامات کلیدی عبارتند از:
- استفاده از فولاد گالوانیزه با حداقل ضخامت پوشش مشخص (معمولاً بین 80 تا 150 میکرون)
- تعیین ابعاد ورق‌های موج‌دار مطابق با استانداردهای بین‌المللی
- تست‌های مقاومت کششی، ضربه و خوردگی مطابق پروتکل‌های استاندارد ملی و بین‌المللی
۴. استانداردهای نصب و نگهداری
علاوه بر کیفیت ساخت، نحوه نصب و نگهداری گاردریل‌ها نیز تحت استاندارد قرار دارد. مواردی مانند:
- فاصله ستون‌ها (معمولاً 1.5 تا 3 متر)
- عمق و استحکام فونداسیون
- نحوه اتصال ورق‌ها و کنترل کیفیت پیچ و بولت‌ها
- بازدید دوره‌ای و تعمیرات ناشی از تصادفات و خوردگی
پیشنهاد سفارش محصولات فلزی: ساخت صنایع فلزی، فونداسیون پیش ساخته بتنی آماده، پروژه های عمرانی، ساخت استراکچر فلزی، تابلو بیلبورد تبلیغاتی، ساخت گیت های ورزشگاهی، ساخت پایه های فلزی، ساخت تی آر ایکس،

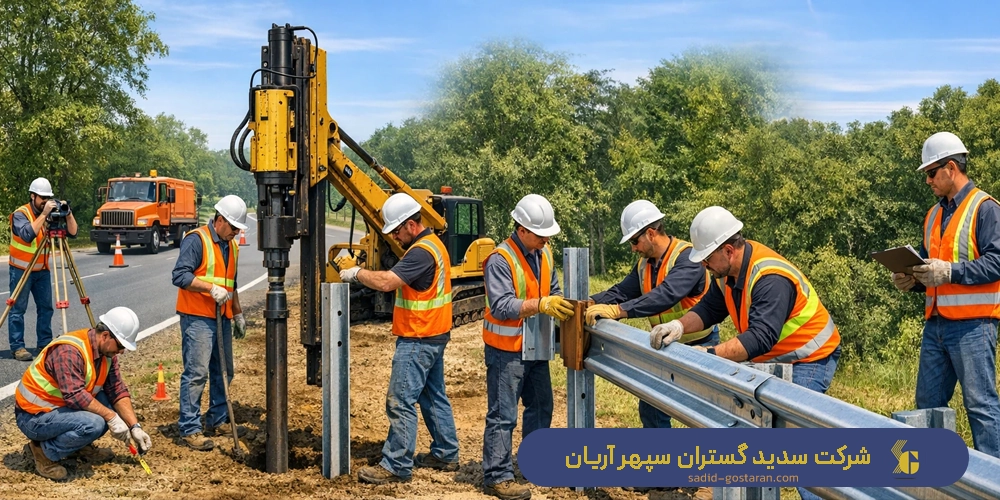

مراحل نصب گاردریل در جاده چگونه است؟
مراحل نصب گاردریل جاده‌ای به صورت اصولی و استاندارد، برای تضمین عملکرد درست سازه حفاظتی و ایجاد ایمنی مطلوب در مسیر بسیار حیاتی است. در ادامه، روند کلی مراحل نصب گاردریل جاده‌ای به صورت جامع و گام‌به‌گام آمده است:
-
۱. بررسی و آماده‌سازی محل نصب گاردریل‌های حفاظتی جاده‌ای
اولین گام در نصب گاردریل جاده‌ای، بررسی دقیق محل نصب طبق نقشه‌های مهندسی و تحلیل نقاط پرخطر جاده است. در این مرحله، باید مسیر نصب کاملاً پاکسازی شود و هرگونه موانع مانند درختچه‌ها، سنگ‌ها و ضایعات از سطح زمین برداشته شود. همچنین تسطیح بستر نصب برای ایجاد پایه‌ای صاف و مستحکم اهمیت زیادی دارد تا گاردریل بتواند در برابر نیروهای وارده مقاومت کند و به درستی کار کند.
-
۲. علامت‌گذاری دقیق محل نصب ستون‌های گاردریل فلزی
پس از آماده‌سازی زمین، باید محل دقیق نصب ستون‌های گاردریل فلزی مطابق با فواصل استاندارد تعیین و علامت‌گذاری شود. فاصله بین ستون‌ها معمولاً با توجه به نوع گاردریل و شرایط جاده بین ۱.۵ تا ۳ متر است که این فاصله اهمیت زیادی در ثبات و عملکرد حفاظتی سازه دارد. علامت‌گذاری اصولی و دقیق، پایه اجرای صحیح نصب و جلوگیری از انحراف طولی گاردریل محسوب می‌شود.
-
۳. نصب ستون‌ها و اجرای فونداسیون مناسب برای گاردریل جاده‌ای فلزی
در نصب ستون‌ها، پس از حفر چاله با عمق مشخص بر اساس شرایط خاک، ستون‌های فولادی یا چوبی درون چاله‌ها قرار می‌گیرند. در جاده‌هایی که نیاز به پایداری بالا است، فونداسیون بتنی برای تثبیت ستون استفاده می‌شود. تثبیت صحیح ستون در بتن و حفظ تراز عمودی آن، اساس دوام و کارایی بلندمدت گاردریل است و از حرکت یا کج شدن سازه جلوگیری می‌کند.
-
۴. نصب صفحات موج‌دار یا کابل‌های فولادی گاردریل راهنمای مسیر
پس از نصب ستون‌ها، ورق‌های فلزی موج‌دار با ضخامت و ابعاد مشخص یا کابل‌های فولادی مقاوم بر روی ستون‌ها قرار گرفته و با استفاده از پیچ و بولت‌های مخصوص به خوبی متصل می‌شوند. این بخش اصلی گاردریل جاده‌ای است که انرژی برخورد خودرو را جذب و از ورود آن به مسیر مقابل جلوگیری می‌کند. نصب با دقت این سازه حفاظتی، تضمین‌کننده عملکرد ایمنی و طول عمر محصول است.
-
۵. تنظیم و بازبینی نهایی سیستم گاردریل ایمنی جاده‌ای
پس از اتصال تمام اجزا، باید کل سازه گاردریل از نظر تراز، استحکام اتصالات و عملکرد مکانیکی به دقت بازبینی شود. تمامی پیچ و مهره‌ها باید محکم شده و هیچ نقطه ضعف احتمالی وجود نداشته باشد. در صورت امکان، آزمایش‌های استحکام و کارایی انجام می‌گیرد تا مطمئن شویم گاردریل توانایی جذب و دفع نیروهای تصادف را به خوبی دارد و استانداردهای ایمنی رعایت شده‌اند.
-
۶. پاکسازی محل و تکمیل مسیر نصب گاردریل ایمن جاده‌ای
در مرحله پایانی، همه ابزارها و مصالح اضافی جمع‌آوری شده و بخش‌های آسیب‌دیده اطراف ستون‌ها ترمیم می‌شود. همچنین، نصب علائم هشدار و نشانه‌گذاری مسیر برای جلب توجه رانندگان و بهبود ایمنی تردد ضروری است. این اقدام‌ها نه تنها به حفظ زیبایی محیط کمک می‌کند بلکه تضمین می‌کند گاردریل جاده‌ای در بهترین شرایط، آماده خدمت به مسیر و کاربران جاده‌ای باقی بماند.
خرید لوازم دکوراتیو پایه چراغ: گلدانی پایه چراغ، مبله پایه چراغ، سرچراغ پایه چراغ، کتیبه پایه چراغ، سرنیزه پایه چراغ، تبدیل پایه چراغ، پروژکتور پایه چراغ
نحوه نگهداری از گاردریل جاده ای
نگهداری اصولی و منظم از گاردریل جاده‌ای برای حفظ ایمنی، دوام طولانی‌مدت و کاهش هزینه‌های تعمیرات ضروری است. در ادامه، مهم‌ترین روش‌ها و نکات نگهداری از گاردریل جاده‌ای به صورت دقیق و تخصصی ارائه می‌شود:
-
بازرسی منظم و دوره‌ای:
انجام بازدیدهای دوره‌ای جهت شناسایی هرگونه آسیب، زنگ‌زدگی، شل شدن پیچ و اتصالات یا تغییر شکل ورق‌های فلزی بسیار حیاتی است. این بازدیدها باید حداقل هر شش ماه یکبار توسط تیم‌های فنی مجرب انجام شوند تا نواقص احتمالی به سرعت شناسایی و برطرف شوند.
-
تمیزکاری گاردریل:
تجمع گرد و غبار، گل و لای یا مواد شیمیایی ناشی از جاده می‌تواند به مرور موجب خوردگی و ضعیف‌شدن سطح فولاد گالوانیزه شود. استفاده از آب فشار قوی و در صورت نیاز مواد پاک‌کننده غیرخورنده، به حفظ پوشش محافظ فلز کمک می‌کند.
-
رنگ‌آمیزی و حفاظت سطحی:
گاردریل‌های فلزی معمولاً با پوشش گالوانیزه محافظت شده‌اند؛ با این حال، در صورت مشاهده ترک‌خوردگی یا پوسته شدن پوشش، باید مجدداً نوسازی رنگ انجام شود تا از زنگ‌زدگی و نفوذ رطوبت جلوگیری گردد.
-
تعمیر و تعویض قطعات آسیب‌دیده:
بخش‌هایی که در اثر ضربه یا شرایط محیطی دچار تغییر شکل، شکستگی یا خوردگی شدید شده‌اند باید سریعاً تعمیر، یا در صورت لزوم تعویض شوند تا ایمنی کامل مسیر حفظ شود.
-
کنترل فونداسیون‌ها و پایه‌ها:
پایداری ستون‌ها و فونداسیون‌ها به مرور زمان تحت تأثیر عوامل محیطی مانند نفوذ آب، یخبندان یا رانش خاک قرار می‌گیرد؛ لذا لازم است بررسی و تثبیت این پایه‌ها در برنامه نگهداری لحاظ شود.
-
وثیقه‌گذاری ایمنی در فصل‌های مخاطره‌آمیز:
پیش از فصل بارندگی‌های شدید یا یخبندان، بازبینی و تقویت نقاط حساس گاردریل می‌تواند از خسارات و سوانح احتمالی جلوگیری کند.
پیشنهاد سفارش و ساخت پایه حفاظتی و نظارتی: دستک دوربین مداربسته ، پایه دوربین مداربسته
نکات مهم در انتخاب و خرید گاردریل جاده ای
-
چگونه بهترین گاردریل جاده‌ای را انتخاب و خریداری کنیم؟
انتخاب گاردریل جاده‌ای مناسب نیازمند بررسی دقیق فاکتورهای مختلفی است که هم بر ایمنی و عملکرد حفاظتی و هم بر دوام و هزینه اثرگذار هستند. ابتدا باید نوع مسیر، شدت ترافیک و نقاط حادثه‌خیز جاده را به دقت تحلیل کرد تا نوع گاردریل با مشخصات فنی متناسب انتخاب شود. کیفیت متریال ساخت، مخصوصاً فولاد گالوانیزه با پوشش ضدزنگ، یکی از مهم‌ترین عوامل در دوام سازه است چرا که مقاومت در برابر خوردگی و شرایط جوی می‌تواند عمر مفید گاردریل را به طور چشمگیری افزایش دهد.
-
چرا انتخاب متریال مناسب برای گاردریل جاده‌ای اهمیت دارد؟
ابعاد و ضخامت ورق‌های حفاظتی بر اساس استانداردهای رایج تعیین می‌شود و باید با توجه به نوع و سرعت تردد خودروها تعیین شود؛ ورق‌های موج‌دار باید قابلیت جذب انرژی تصادف را داشته باشند. نکته دیگر، روش نصب استاندارد و تضمین تراز مناسب ستون‌ها و اتصالات است که باعث می‌شود گاردریل در برخوردهای احتمالی عملکرد ایمنی خود را به درستی حفظ کند.
-
چگونه بهترین کیفیت و قیمت را در خرید گاردریل جاده‌ای پیدا کنیم؟
همچنین هزینه کلی خرید و نصب باید به صورت جامع مدنظر قرار گیرد؛ قیمت پایین ممکن است ناشی از کیفیت کم متریال یا عدم رعایت استانداردها باشد که به مرور باعث افزایش هزینه‌های تعمیر و نگهداری می‌شود. در مقابل، انتخاب گاردریل از تولیدکنندگان معتبر با تضمین فنی و خدمات پس از فروش می‌تواند سرمایه‌گذاری مطمئن‌تری برای ایمنی راه‌ها باشد.
-
استانداردهای مهم که در خرید گاردریل جاده‌ای باید رعایت کنید
در نهایت، توجه به استانداردهای ملی و بین‌المللی مثل ASTM و EN 1317 برای گاردریل‌ها، اطمینان حاصل می‌کند که محصول انتخابی شما پاسخگوی نیازهای ایمنی و کیفیت لازم باشد و بتواند نقش مؤثری در کاهش شدت تصادفات جاده‌ای ایفا کند.
سفارش ساخت دکل های مخابراتی | ساخت لوازم ورزشی و لوازم پارکی ( ساخت وسایل ست های ورزشی فلزی، ساخت لوازم بازی پارکی فلزی )
قیمت گاردریل جاده‌ای چگونه محاسبه می‌شود؟
برای محاسبه قیمت گاردریل جاده‌ای، عوامل مختلفی دخیل هستند که به صورت ترکیبی، قیمت نهایی را تعیین می‌کنند. این عوامل را می‌توان به چند دسته اصلی تقسیم کرد:
1. جنس و نوع ماده اولیه
- نوع فولاد: گاردریل‌ها معمولاً از فولاد گالوانیزه گرم ساخته می‌شوند. ضخامت ورق فولادی و کیفیت پوشش گالوانیزه (میزان زینک) تأثیر مستقیمی بر قیمت دارد. فولاد با مقاومت بالاتر (مانند فولاد با استحکام کششی بالا) گران‌تر است.
- نوع گاردریل:
- گاردریل‌های میله‌ای (W-Beam): رایج‌ترین نوع که از ورق‌های موج‌دار تشکیل شده است.
- گاردریل‌های سه میله‌ای (Thrie-Beam): مقاوم‌تر و گران‌تر از نوع W-Beam.
- گاردریل‌های بتنی (نیوجرسی): اگرچه از جنس فلز نیستند، اما برای مقایسه یا در پروژه‌های خاص مطرح می‌شوند و قیمت متفاوتی دارند.
2. ابعاد و مشخصات فنی
- طول گاردریل: قیمت معمولاً به صورت متر طول محاسبه می‌شود. هرچه طول مسیر پوشش داده شده بیشتر باشد، قیمت کل بالاتر می‌رود.
- ارتفاع استاندارد: ارتفاع استاندارد گاردریل‌ها (معمولاً 75 تا 80 سانتی‌متر) در قیمت‌گذاری لحاظ می‌شود.
- ضخامت ورق: ورق‌های ضخیم‌تر، مقاوم‌تر و گران‌تر هستند.
3. هزینه‌های تولید و فرآوری
- فرآیند گالوانیزه کردن: هزینه گالوانیزه گرم (به دلیل مقاومت بالا در برابر خوردگی) بیشتر از گالوانیزه سرد است.
- خم‌کاری و پرس‌کاری: شکل‌دهی ورق‌ها به پروفیل‌های موج‌دار (W-Beam یا Thrie-Beam) هزینه‌های تولیدی خاص خود را دارد.
- برشکاری و سوراخ‌کاری: برای نصب، ورق‌ها برش خورده و سوراخ‌هایی برای اتصال ایجاد می‌شود.
4. متعلقات و یراق‌آلات
- پست‌ها (Posts): ستون‌های عمودی که گاردریل را به زمین متصل می‌کنند. جنس، ضخامت و نوع (مانند C-Channel یا U-Channel) این پست‌ها بر قیمت تأثیر می‌گذارد.
- بولت‌ها و مهره‌ها (Bolts & Nuts): اتصالات فلزی برای مونتاژ قطعات.
- براکت‌ها (Brackets): قطعات اتصال‌دهنده گاردریل به پست‌ها.
- کپ (End Cap): قطعات انتهایی برای ایمنی بیشتر.
- ضربه‌گیرها (Impact Absorbers): در برخی نقاط حساس برای جذب انرژی ضربه.
5. هزینه‌های حمل و نقل
- مسافت: هزینه حمل و نقل گاردریل‌ها از کارخانه به محل پروژه، بسته به مسافت و حجم بار، محاسبه می‌شود.
- حجم بار: وزن و تعداد قطعات گاردریل بر هزینه حمل تأثیرگذار است.
6. هزینه‌های نصب و اجرا
- نیروی کار: دستمزد کارگران و مهندسان ناظر.
- ماشین‌آلات: هزینه اجاره یا استفاده از جرثقیل، بیل مکانیکی و ابزارهای نصب.
- آماده‌سازی محل: تسطیح زمین، حفاری برای نصب پست‌ها.
- شرایط جغرافیایی: نصب در مناطق کوهستانی یا صعب‌العبور معمولاً هزینه‌برتر است.
7. هزینه‌های جانبی و نوسانات بازار
- نوسان قیمت مواد اولیه: قیمت فولاد و فلزات در بورس جهانی بر هزینه تولید تأثیر می‌گذارد.
- هزینه‌های سربار کارخانه: شامل استهلاک، انرژی، نگهداری و …
- میزان تقاضا و عرضه: در فصول پرکار پروژه‌های عمرانی، قیمت ممکن است افزایش یابد.
فرمول کلی (نمونه ساده شده)
قیمت نهایی (متر طول) ≈ (هزینه مواد اولیه + هزینه تولید + هزینه متعلقات) / طول کل + هزینه‌های جانبی (حمل + نصب)

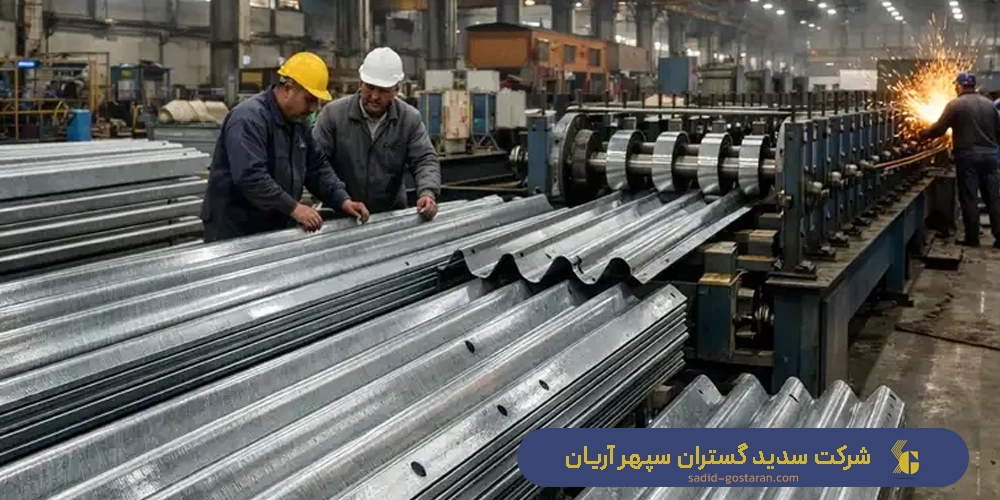

تولیدکننده گاردریل جاده ای در تهران
شرکت سدید گستران سپهر آریان به‌عنوان یکی از مجموعه‌های فعال در حوزه‌ی سازه‌های فلزی و تجهیزات ایمنی راه، در زمینه‌ی طراحی، تولید و تأمین گاردریل جاده‌ای مطابق با استانداردهای روز ملی و بین‌المللی فعالیت دارد.
این شرکت با بهره‌گیری از:
- ورق‌های فولادی باکیفیت
- خطوط فرمینگ و پانچ مجهز
- فرآیند گالوانیزه گرم برای افزایش دوام و مقاومت در برابر خوردگی
قادر است انواع گاردریل دو موج (W-Beam) و سه موج (Thrie-Beam) را برای پروژه‌های راه‌سازی، آزادراه‌ها، بزرگراه‌ها و معابر برون‌شهری و درون‌شهری تأمین نماید.
خدمات قابل ارائه شامل موارد زیر است:
- تولید گاردریل بر اساس نقشه و مشخصات فنی کارفرما
- تأمین پست‌ها، براکت‌ها، بولت و مهره و متعلقات نصب
- مشاوره در انتخاب نوع گاردریل متناسب با کلاس راه و شرایط ترافیکی
- همکاری با پیمانکاران راه‌سازی در سراسر کشور با محوریت تولید در تهران
مزایای طراحی گاردریل جاده ای از شرکت سدید گستران سپهر آریان
طراحی گاردریل توسط شرکت سدید گستران سپهر آریان ترکیبی از دانش مهندسی، تجهیزات پیشرفته، مواد اولیه مرغوب و کنترل کیفیت دقیق است. نتیجه این فرآیند، تولید گاردریل‌هایی با دوام بالا، عملکرد ایمن و مطابقت کامل با استانداردهای راه‌سازی است که در پروژه‌های شهری، بین‌شهری و بزرگراهی قابل اعتماد و حرفه‌ای عمل می‌کنند.
نحوه سفارش گاردریل جاده ای از شرکت سدید گستران سپهر آریان
شرکت سدید گستران سپهر آریان با رویکرد مشتری‌مدار و ارائه خدمات حرفه‌ای، فرآیند سفارش سایر سازه‌های فلزی را به صورت ساده، شفاف و قابل پیگیری طراحی کرده است. سفارش از سدید گستران سپهر آریان یک فرآیند ساده و شفاف است که به شما امکان می‌دهد محصولی دقیقاً مطابق با نیازها و سلیقه خود داشته باشید. ما در تمام مراحل در کنار شما هستیم تا ایده‌های شما را به واقعیت تبدیل کنیم.
- تماس تلفنی: با شماره‌های [صفحه ارتباط با ما] تماس بگیرید. کارشناسان ما آماده پاسخگویی به سوالات شما و ارائه مشاوره اولیه هستند.
- واتساپ/تلگرام: می‌توانید از طریق [شماره واتساپ/تلگرام] با ارسال پیام، تصاویر یا توضیحات اولیه، درخواست خود را مطرح کنید.
سوالات متداول پیرامون تولید گاردریل جاده ای
-
تفاوت گاردریل دو موج و سه موج چیست؟
گاردریل دو موج (W-Beam) رایج‌ترین نوع گاردریل جاده‌ای است که در مقطع خود دارای دو انحنا یا موج بوده و به دلیل ساختار ساده‌تر، در بسیاری از جاده‌ها و بزرگراه‌ها برای هدایت و کنترل خودروها استفاده می‌شود. در مقابل، گاردریل سه موج (Thrie-Beam) دارای سه انحنا در بدنه است که باعث افزایش استحکام، مقاومت خمشی و توان جذب انرژی در هنگام برخورد خودرو می‌شود؛ به همین دلیل این نوع گاردریل معمولاً در نقاط حساس و پرخطر مانند کنار پل‌ها، پرتگاه‌ها، رمپ‌های بزرگراهی و مسیرهای با سرعت بالا به کار می‌رود.
-
آیا گاردریل‌ها باید گالوانیزه گرم شوند؟
بله، گاردریل‌های جاده‌ای باید با فرآیند گالوانیزه گرم پوشش داده شوند تا در برابر عوامل محیطی مانند رطوبت، باران، تغییرات دمایی و آلودگی‌های جوی مقاومت کافی داشته باشند. در این روش، قطعات فولادی در حمام مذاب روی قرار می‌گیرند و یک لایه محافظ مقاوم روی سطح فلز ایجاد می‌شود که از زنگ‌زدگی جلوگیری کرده و عمر مفید گاردریل را به طور قابل توجهی افزایش می‌دهد؛ به همین دلیل استفاده از گالوانیزه گرم یکی از الزامات مهم در استانداردهای تولید تجهیزات ایمنی جاده‌ای محسوب می‌شود.
-
فاصله استاندارد پایه‌های گاردریل چقدر است؟
فاصله پایه‌های گاردریل یکی از عوامل مهم در عملکرد صحیح سیستم حفاظ جاده‌ای است و معمولاً بر اساس استانداردهای فنی بین حدود ۲ تا ۴ متر در نظر گرفته می‌شود. در بسیاری از پروژه‌های راه‌سازی در ایران فاصله حدود ۲ متر به عنوان فاصله رایج استفاده می‌شود تا استحکام کافی در برابر ضربه خودرو ایجاد شود و انرژی برخورد به صورت مناسب در طول گاردریل توزیع گردد؛ البته این فاصله می‌تواند بسته به نوع گاردریل، شرایط زمین، سرعت طراحی مسیر و استاندارد مورد استفاده کمی تغییر کند.
نتیجه گیری
در نهایت، استفاده از گاردریل‌های استاندارد و باکیفیت، علاوه بر افزایش امنیت راه‌ها، نقش موثری در کاهش خسارات مالی و جانی دارد. شرکت سدید گستران سپهر آریان با ارائه راهکارهای تخصصی و خدمات جامع، هم در زمینه ساخت گاردریل جاده‌ای و هم در نصب و نگهداری، همواره به رعایت تمامی استانداردهای فنی و ایمنی پایبند است تا بهترین تجربه را برای کارفرمایان و راه‌سازان فراهم آورد.
